智能仪表监测终端
本产品用于在工业生产环境中，智能监控传统指针表的读值状态，实现传统模拟表的数字化和智能化改造，以远程综合监控方式替代传统的人工巡检方式；智能相机根据监测任务，定时采集指针表表盘图像，分析指针表指针与刻度盘的位置关系，得到其实际指示值；

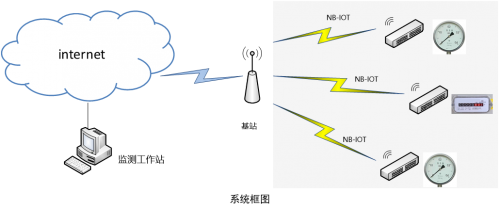

从图像中解析出数值后，向网络传输数值，由于数值数据量要远小于图像数据量，因此可以通过低功耗IOT网络传输到基站或网关。 通过基站或网关，数据最终通过因特网，汇总至监测服务器，实现在线监控；
考虑到实际应用中，安装部署的便捷程度，产品需要支持电池供电的情况下长时间工作，因此对功耗控制要求较高。技术上需要实现低功耗的图像采集，图像分析以及低功耗的无线通信。
系统功能

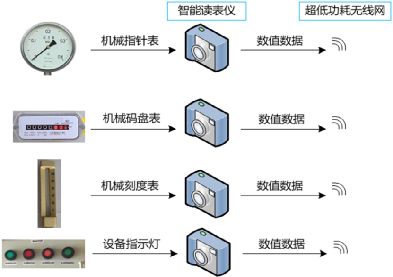

现有各种新旧模拟和数字仪表自动识别； 综合监测系统的前端数据采集； 在安全生产综合智能调度管理大数据平台上统一展示工业数据，实现多系统联动、预警等功能
图像采集
设备可采集指针表图像
支持图像放大
支持曝光时间调整
补光
设备在采集时进行照明补光
设备在采集时进行照明补光
设备在采集时进行照明补光
区域设置
配置时在图像上设置目标区域
图像分析时忽略目标区域外图像内容
图像分析时忽略目标区域外图像内容
图像分析
设备从所采集到的指针表图像
分析得到指针所指示的对应数值
分析得到指针所指示的对应数值
分析设置
.在表盘刻度标上设置关键标定点
在指针上设置转动中心点和指针针尖点
设置刻度最大值最小值及单位
定时监测
设备根据设置的时间间隔定
时唤醒进行图像采集和数据分析
设备在采集时进行照明补
无线通信
设备支持NB-IOT低功耗无线通信
图像分析时忽略目标区域外图像内容
图像分析时忽略目标区域外图像内容
结果输出
设备根据设置的时间间隔
向云端服务器上传所采集的数据
分析得到指针所指示的对应数值
结果存储
设备存储若干次读取的历史数据
（次数可配置）
（次数可配置）
配置接口
设备支持PC或pad通过wifi或USB
连接进行图像查看，设置配置参数
设备在采集时进行照明补光
设置接口
设备支持云端服务器远程设
置运行时参数，如监测时间间隔等
图像分析时忽略目标区域外图像内容
状态上报
设备具有自动上报当前状态的功能
云端可以判断设备运行是否正常或是
否缺电等
技术特点
体积小、超低功耗，电池供电，无需布线
体积小、超低功耗，电池供电，无需布线
体积小、超低功耗，电池供电，无需布线
采用视觉方案，不用停工停产，即插即用
采用视觉方案，不用停工停产，即插即用
采用视觉方案，不用停工停产，即插即用
不介入原有系统，与原系统实现物理隔离
不介入原有系统，与原系统实现物理隔离
不介入原有系统，与原系统实现物理隔离
系统采用先进的神经网络算法
自动化程度高
可适应多种复杂仪表环境
I am text block. Click edit button to change this text. Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
关键参数
终端设备
- 采集距离：100~300mm
- 设备重量：＜200g
- 识别精度：1/200量程
- 功 耗：30000次采集@5000mHA电池供电
应用场景
- 低功耗物联网
- 化工行业有关气压表、液压表、有毒气体含量表、温度表等的数据采集
- 电力仪表中电压、电流表、功率表、电能表等
- 适用于野外恶劣环境、高空环境等位置的仪表监测
- 供热系统中温度、流量、压力等仪表的监测
- 污水处理厂的排污口仪表、液位仪表、流量仪表的监测
- 气象监测系统中的气象仪表监测
